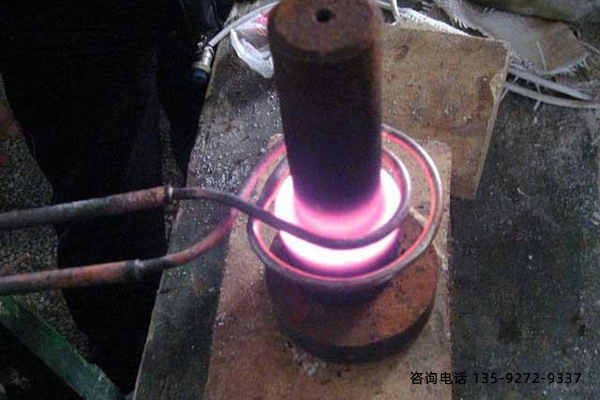

柴油機連桿螺絲淬火機床熱處理。

連桿螺絲是柴油機的重要部件，螺絲淬火機床工作時承受沖擊性、周期性的拉伸應力和預應力，具有高度的使用可靠性和長壽命，因此需要高強度、高韌性和足夠的抗疲勞性能。

螺絲淬火機床的技術要求。

材料35CrMoA鋼。

調(diào)質(zhì)后硬度為33~38HRC。

抗拉強度ab≥950kgf/mm(lkgf=9.80665N)

屈服強度為o.2≥850kgf/mm。

斷裂后伸長率≥9%

斷面收縮率曲≥40%

沖擊值ak≥68.6kgf/cmz。

螺絲淬火機床的材料。

①35CrMoA鋼的主要化學成分:CO.32%~0.40%、Si0.17%~0.37%、Mn0.40%~0.7026、Cro.80%~1.10%、Mo0.15%~0.25%。

②35CrMoA鋼的臨界點:a。755℃，a，。695℃，a……或者a……800℃，Ar3750℃，m。271℃。
