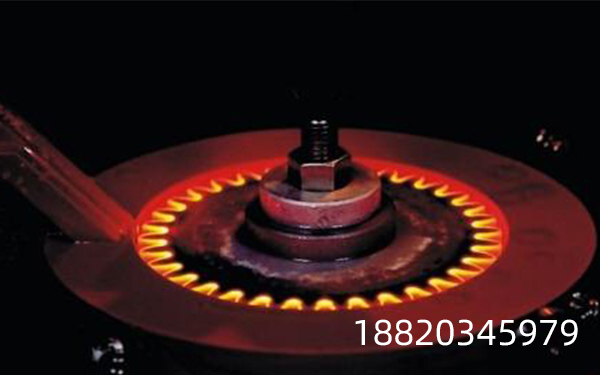

雙頻齒輪在全自動淬火機上進行雙頻齒輪淬火，其原理是：通過轉換線圈(兩紐)獲得兩個頻率的電壓，用低頻(3—lOkHz)加熱齒根，用高頻(100—250kHz)加熱齒面。

全自動化淬火機雙頻感應淬火。先將齒輪置于夾具中，然后隨軸高速旋轉，同時通過中頻電源輸入，將3000Hz的電流輸入中頻加熱傳感器，對全齒形預熱(齒頂、齒面和齒根)。

中頻電源在齒根達到溫度時切斷電源。齒面快速降至淬火加熱的高頻加熱感應器，同時高頻電源啟動送電，頻率為140kHz，對齒輪的齒面和齒頂進行快速淬火加熱，待達到淬火溫度后，切斷高頻電流，降低齒輪轉動速度，同時全自動淬火機淬火水套內噴出淬火水，使齒面、齒頂和齒根迅速冷卻，形成沿齒面形狀的淬火層。
