海拓高頻焊接機操作秘技｜硬質(zhì)合金導(dǎo)管釬焊全解析，焊出高質(zhì)量接頭

硬質(zhì)合金導(dǎo)管廣泛應(yīng)用于機械、航空、液壓等領(lǐng)域，其釬焊質(zhì)量直接決定導(dǎo)管的密封性、耐壓性和使用壽命。很多焊工在使用高頻焊接機進行硬質(zhì)合金導(dǎo)管釬焊時，常出現(xiàn)焊縫不牢固、虛焊、氣孔、合金脫落等問題，其實只要掌握核心操作秘技，就能輕松規(guī)避這些痛點，焊出高品質(zhì)接頭。今天就結(jié)合海拓高頻焊接機的實操特點，對硬質(zhì)合金導(dǎo)管釬焊進行全解析，新手也能快速上手、熟練掌握。

從事硬質(zhì)合金導(dǎo)管焊接10年的老焊工李師傅，常年使用海拓高頻焊接機，他坦言：“以前剛接觸釬焊時，總踩坑，要么參數(shù)設(shè)置不合理，要么表面清理不到位，焊出來的導(dǎo)管經(jīng)常漏水、脫焊。后來總結(jié)出一套技巧，結(jié)合海拓高頻焊機的精準控溫優(yōu)勢，現(xiàn)在焊出來的接頭，合格率能達到99%以上?！?/p>

技巧一：精準設(shè)置焊接參數(shù)，適配材質(zhì)與尺寸。這是釬焊成功的核心前提，也是最容易被忽視的一步。使用海拓高頻焊接機時，需先明確硬質(zhì)合金導(dǎo)管和合金接頭的材質(zhì)（如硬質(zhì)合金YG8、導(dǎo)管不銹鋼304）、尺寸（管徑、壁厚），再合理設(shè)置加熱功率、加熱時間、冷卻速度等參數(shù)。李師傅分享：“比如焊接φ20mm、壁厚3mm的硬質(zhì)合金不銹鋼導(dǎo)管，功率設(shè)置在8-10kW，加熱時間控制在15-20秒，冷卻采用自然冷卻，既能保證焊料充分熔化浸潤，又不會燒損合金和導(dǎo)管基體?！比魠?shù)設(shè)置過高，易導(dǎo)致合金過燒、導(dǎo)管變形；參數(shù)過低，則焊料無法完全熔化，出現(xiàn)虛焊。

技巧二：徹底清理焊接面，杜絕雜質(zhì)影響。焊接前，必須將硬質(zhì)合金導(dǎo)管和合金接頭的焊接面清理干凈，去除表面的油污、氧化層、鐵銹等雜質(zhì)——這是避免焊縫氣孔、虛焊的關(guān)鍵。建議用專用清洗劑擦拭油污，再用細砂紙打磨焊接面，直至露出金屬光澤，打磨后用干凈的棉布擦拭干凈，避免殘留雜質(zhì)。李師傅提醒：“哪怕焊接面有一點點油污，焊料熔化后就會出現(xiàn)氣泡，導(dǎo)致焊縫不密實，后期使用中容易漏水、脫焊，一定要徹底清理?！?/p>

技巧三：均勻放置釬料，貼合接頭間隙。釬料的放置直接影響焊縫的飽滿度和牢固度，需根據(jù)導(dǎo)管接頭的間隙大小，選擇合適規(guī)格的釬料，均勻分布在接頭間隙處，避免局部過多或過少。若釬料過多，會導(dǎo)致焊縫堆積、不平整，增加后續(xù)打磨工作量；若釬料過少，則無法填滿間隙，出現(xiàn)虛焊。建議將釬料剪成與接頭周長匹配的小段，均勻貼合在間隙處，必要時可撒少量助焊劑，提升焊料的潤濕性。

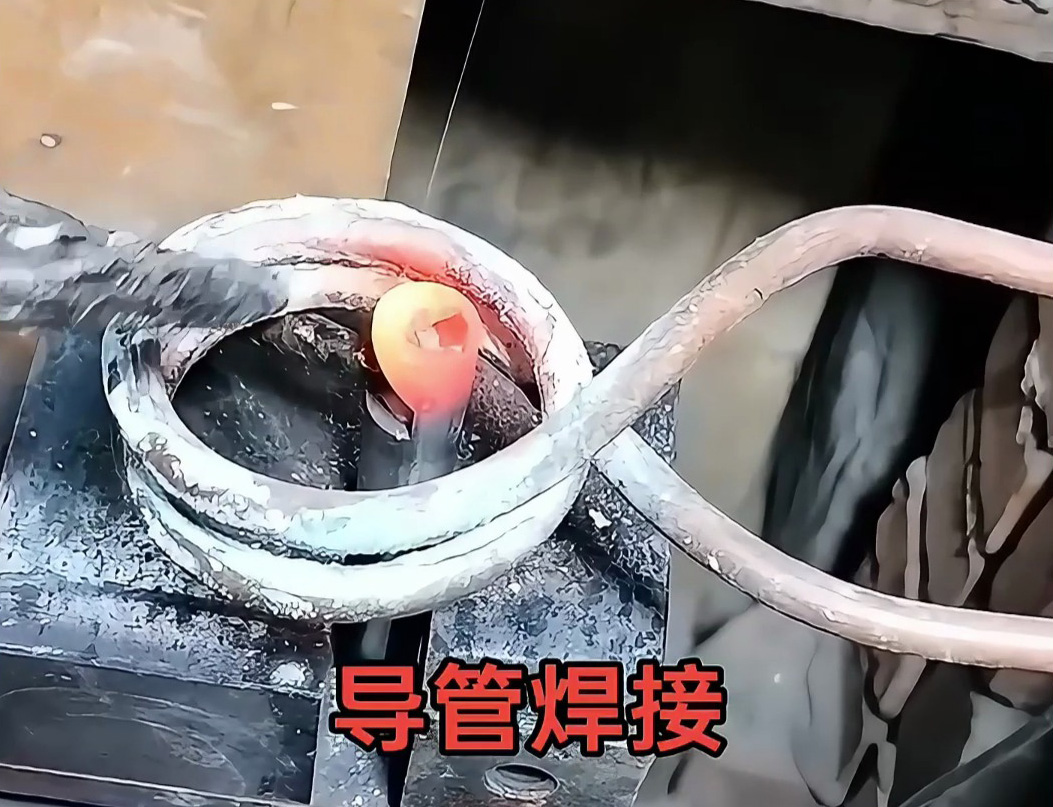

技巧四：實時觀察加熱情況，靈活調(diào)整參數(shù)。海拓高頻焊接機加熱速度快、控溫精準，但焊接過程中，需密切觀察焊接區(qū)域的加熱狀態(tài)，根據(jù)金屬顏色變化，及時調(diào)整參數(shù)。正常情況下，加熱時焊接區(qū)域會從暗紅色逐漸變?yōu)榱良t色，此時焊料開始熔化，若顏色過暗，說明溫度不足，需適當調(diào)高功率；若顏色過亮，說明溫度過高，需立即降低功率，避免燒損工件。

除此之外，焊接時需將導(dǎo)管和合金接頭精準定位、固定牢固，避免加熱過程中出現(xiàn)偏移，導(dǎo)致焊縫錯位；焊接完成后，需讓工件自然冷卻，切勿立即用水冷卻，防止導(dǎo)管和合金因熱脹冷縮出現(xiàn)開裂。

掌握以上這些操作秘技，再搭配海拓高頻焊接機的精準控溫、高效加熱優(yōu)勢，就能輕松焊出高質(zhì)量的硬質(zhì)合金導(dǎo)管，焊縫飽滿密實、無虛焊、無氣孔，密封性和耐用性大幅提升。無論是新手焊工還是資深從業(yè)者，都能通過這些技巧提升釬焊效率和品質(zhì)，輕松應(yīng)對各類硬質(zhì)合金導(dǎo)管的釬焊需求。

#合金焊接 #刀具焊接 #高頻焊機 #導(dǎo)管焊接 #硬質(zhì)合金釬焊 #海拓高頻焊接機
